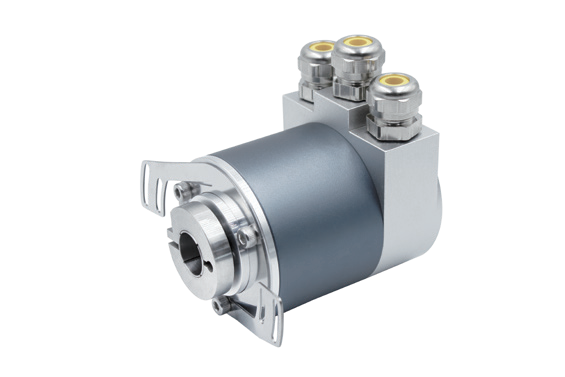

功能特性 | Ø 58mm 实心轴带夹紧法兰/Ø 58mm 盲孔型 |
主轴尺寸 | Ø 6、8、10、12、14、15mm |
外壳材质 | 铝（可选不锈钢外壳） |
信号输出接口 | PROFINET I/O |
协议 | Profidrive Profile 4.x, Encoder Profile 4.0, 4.1, 4.2 |
输出驱动器 | Ethernet |
功耗 | ≤ 3W |
启动时间 | < 15s |
接口周期时间 | ≥ 125µs |
功能 | 单圈或多圈 |
编程功能 | 分辨率，时基和速度，预设置，计数方向，IP地址 |
输速率 | 100Mbit |
诊断 | 光电ASIC，内存，LED |
电源电压 | 10-30VDC |
单圈分辨率 | 标准为12位4096、13位8192，16位65536 |
圈数 | 1圈（单圈型）、多圈标准12位4096圈，多圈最大可选14位16384圈 |
空载电流 | ≤30mA |
编码 | 二进制 |
反极性保护 | 有 |
短路保护 | 有 |
防雷击防静电保护 | 有 |
最大转速 | 6000r/min |
主轴负载 | 径向200N，轴向100N |
防护等级 | IP65或IP66 |
启动力矩 | < 0.05Nm |
工作温度 | -30°C...85°C（可定制工作温度-40°C...85°C） |
储存温度 | -40°C...100°C |
抗冲击 | 1000m/s² , 6ms（100g） |
抗振动 | 20g |
连接方式 | 3×M12接插件连接 |
出线方式 | 径向侧出，轴向后出 |
