产品系列 | EAS/M36A | EAS/M36B |

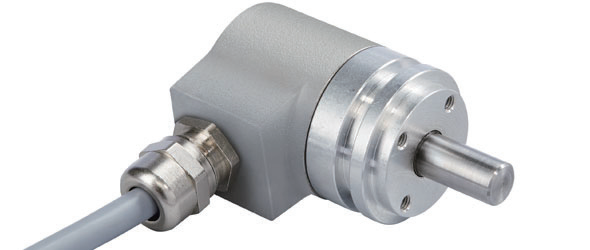

功能特性 | Ø 36mm 实心轴带夹紧法兰 | Ø 36mm 盲孔型 |
主轴尺寸 | Ø 6、8、10mm | Ø 6、8、10、12、14、15mm |
外壳材质 | 铝（可选不锈钢外壳） | |
信号输出接口 | SSI SSI+增量 | |
最大响应频率 | 2MHz | |
启动时间 | < 1s | |
输出驱动器 | SSI（ RS422）/ 增量（RS422） | |
功能 | 单圈或多圈 | |
电源电压 | 5VDC、10-30VDC | |
单圈分辨率 | 标准为12位4096、13位8192 ，16位65536、18位262144、最大21位 | |
圈数 | 1圈（单圈型）、多圈标准12位4096圈，多圈最大可选14位16384圈 | |
功耗 | ≤ 1.5W | |
接口周期时间 | ≥ 16μs | |
手动功能 | 旋转方向、清零 | |
编码 | 格雷码或二进制码 | |
时钟输入 | RS422 | |
时钟速度 | 100kHz-2MHz | |
反极性保护 | 有 | |
短路保护 | 有 | |
最大转速 | 6000r/min | |
主轴负载 | 径向40N，轴向20N | |
防护等级 | IP65或IP68 | |
启动力矩 | < 0.01Nm | |
工作温度 | -30°C...85°C（可定制工作温度-40°C...85°C） | |
储存温度 | -40°C...100°C | |
抗冲击 | 1000m/s² , 6ms（100g） | |
抗振动 | 20g | |
连接方式 | 4×2×0.2-8芯屏蔽电缆、M12-5芯、M12-8芯、M23-12芯公头法兰接头 | |
出线方式 | 径向侧出，轴向后出 | |
可选项 | 增量输出TTL/RS422 ，HTL/推挽 | |
增量信号 | A+ A- B+ B- Z+ Z- | |
脉冲数 | 1到4096脉冲可选（标准为1024、2048和4096） | |
