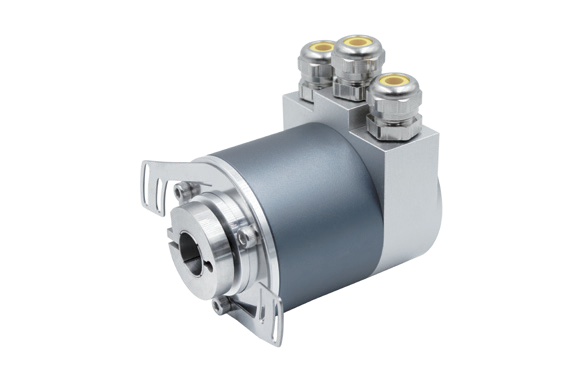

产品系列 | EAS/M58A | EAS/M58B |
功能特性 | Ø 58mm 实心轴 | Ø 58mm 盲孔型 |
主轴尺寸 | Ø 6、8、10、12、15mm（其它尺寸可定制 ） | |
外壳材质 | 铝（可选不锈钢外壳） | |
信号输出接口 | Profibus-DP总线 | |
协议 | DPV0 ，DPV1 和 DPV2 Class 2（ EN50170 + EN50254） | |
输出驱动器 | Profibus数据接口，光耦隔离 | |
功能 | 单圈或多圈 | |
电源电压 | 10-30VDC | |
单圈分辨率 | 标准为12位4096、13位8192 ，16位65536 | |
圈数 | 1圈（单圈型）、多圈标准12位4096圈，多圈最大可选14位16384圈 | |
功耗 | ≤ 1.5W | |
启动时间 | < 1s | |
接口周期时间 | ≥ 1ms | |
编程功能 | 分辨率，速度比例+过滤器，预设（零点），计数方向，限位开关，节点号，示教模式，诊断模式 | |
传输速率 | ≤12Mbit | |
手动功能 | 地址选择开关0-99和终端电阻DIP开关（带有接线盒） | |
编码 | 二进制码 | |
反极性保护 | 有 | |
短路保护 | 有 | |
防雷击防静电保护 | 有 | |
最大转速 | 6000r/min | |
主轴负载 | 径向200N，轴向100N | |
防护等级 | IP65或IP66 | |
启动力矩 | < 0.05Nm | |
工作温度 | -30°C...85°C（可定制工作温度-40°C...85°C） | |
储存温度 | -40°C...100°C | |
抗冲击 | 1000m/s² , 6ms（100g） | |
抗振动 | 20g | |
连接方式 | 3×M12接插件连接 | |
出线方式 | 径向侧出，轴向后出 | |
