产品系列 | EALS-JG60 | EALS-JG80 | EALS-JG130 | |

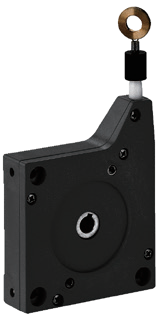

描述 | 用于带 6mm 轴的伺服法兰的 拉线牵引机构 | |||
供货范围 | 可单独拉线盒机构不含或带有编码器 | |||
测量范围 | 0m...1.25m | 0m...3m | 0m...5m | |
再现性 | ≤ 0.2mm | ≤ 0.3mm | ||
线性度 | ≤ ± 2mm | |||
滞后 | ≤ 0.5mm | ≤ 1.2mm | ||
重量 | 80g（仅拉线盒机构） | 500g（仅拉线盒机构） | 800g（仅拉线盒机构） | |
重量 (拉线绳) | 0.58g/m | 1.2g/m | ||
拉线绳材料 | 高灵活性的 316不锈钢拉绳 | |||
材料、外壳 | 铝合金 | 塑料，铝合金 | ||
拉线盒外壳材料 | 铝合金 | 塑料，铝合金 | ||
拉线绳每圈长度 | 150mm | 250mm | 385mm | |
拉线绳实际长度 | 1.2m | 3.2m | 5.2m | |
弹簧回弹力 | 1N...1.4N 1） | 3.3N...4.4N 1） | 3.3N...4.4N 1） | |
拉线绳直径 | 0.6mm | |||
拉线绳加速度 | 6m/s² | 10m/s² | 10m/s² | |
分辨率 | 使用如下公式： 每圈的线缆拉出长度 / 每圈步数 = 拉线 + 编码器组合的分辨率 | |||
工作环境温度 | –30°C...+70°C | |||
拉线盒外壳防护等级 | IP50 | |||
拉线盒使用寿命 | Typ. 5000,000 循环 2）3） | |||
